Hyundai Ioniq Electric: Lampen

Neem voor de vervanging van de lampen van de meeste verlichting contact op met een officiële HYUNDAI-dealer. Het zelf vervangen van lampen kan problemen opleveren vanwege het feit dat om bij de lamp te kunnen komen, eerst andere onderdelen verwijderd dienen te worden. Dat geldt vooral voor het verwijderen van de koplampunit om bij de lamp(en) te kunnen komen.

Het verwijderen en plaatsen van de koplampunit kan leiden tot beschadigingen aan de auto.

Informatie Na zware regenval of het wassen van de auto kan het lijken alsof er vocht in de lampen zit. Dit wordt veroorzaakt door het temperatuurverschil tussen de binnenzijde en de buitenzijde van het lampglas. Dit is vergelijkbaar met het beslaan van de ruiten bij het rijden onder regenachtige omstandigheden en duidt niet op een probleem met uw auto. Laat uw auto controleren door een officiële HYUNDAI-dealer als er vocht in het circuit van de verlichting is gekomen.

WAARSCHUWING

Trap, alvorens een lamp te vervangen, het voetrempedaal in, zet de transmissie in stand P (parkeren), activeer de parkeerrem, zet de startknop in stand OFF en verwijder de sleutel uit de auto om plotseling in beweging komen van de auto en een mogelijke elektrische schok te voorkomen. Houd er rekening mee dat de lampen heet kunnen zijn en dat u uw vingers kunt branden.

Informatie

• Een normaal werkende lamp kan kortstondig knipperen om het elektrische regelsysteem van de auto te stabiliseren. Als de lamp echter uitgaat na het kortstondig knipperen of blijft knipperen, adviseren wij u het systeem te laten controleren door een officiële HYUNDAI-dealer.
• Het parkeerlicht gaat mogelijk niet branden als de parkeerlichtschakelaar aan wordt gezet, maar het parkeerlicht en de koplampen gaan wel branden als de lichtschakelaar aan wordt gezet. Dit wordt mogelijk veroorzaakt door een netwerkstoring of een storing in het elektrische regelsysteem van de auto. Als dit gebeurt, adviseren we u het systeem te laten controleren door een officiële HYUNDAI-dealer.

Vervangen van koplamp, parkeerlicht, lamp richtingaanwijzer

Type A

1. Koplamp (dimlicht)
2. Koplamp (grootlicht)
3. Richtingaanwijzer
4. Parkeerlicht

WAARSCHUWING

Behandel halogeenlampen voorzichtig. Halogeenlampen bevatten gas onder druk, zodat er kleine glasdeeltjes vrijkomen die letsel kunnen veroorzaken als de lamp breekt. Draag een veiligheidsbril bij het vervangen van een lamp. Laat de lamp afkoelen alvorens hem te vervangen.

• Ga altijd voorzichtig om met halogeenlampen om krassen te voorkomen. Voorkom contact met vloeistoffen als de lampen branden.
• Raak het glas nooit met de vingers aan. Door achtergebleven vet kan de lamp te heet worden en knappen wanneer deze brandt.
• Een lamp mag alleen in in de koplampunit gemonteerde toestand worden ingeschakeld.
• Vervang een beschadigde of gebarsten lamp direct en voer deze op de juiste wijze af.

Informatie Wissen tussen links en rechts rijderd verkeer De dimlichtbundel is asymmetrisch.

Als u naar een land gaat waar het verkeer aan de andere kant rijdt, kan dit asymmetrische deel tegemoetkomend verkeer verblinden.

Om verblinding te voorkomen schrijft het ECE-Reglement verschillende technische oplossingen voor (bijv. een automatisch aanpassingssysteem, afplakken of de koplampen lager afstellen). Deze koplampen zijn zo ontworpen dat ze tegemoetkomend verkeer niet verblinden. Daarom hoeft u de koplampafstelling niet te veranderen als u in een land rijdt waar het verkeer aan de andere kant rijdt.

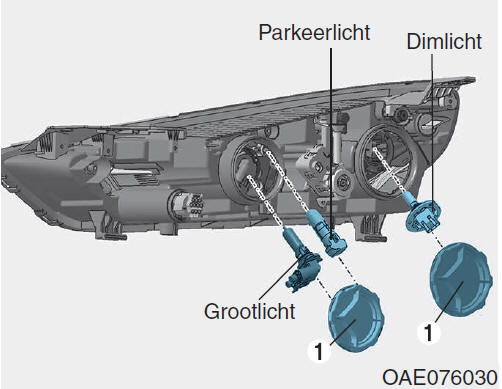

Koplamp en parkeerlicht

1. Open de motorkap.
2. Neem de minkabel van de accu los.
3. Verwijder de afdekkap (1) van de lamp door deze linksom te draaien.
4. Neem de stekker van de lampfitting los (dimlicht en grootlicht).
5. Verwijder de lamp uit de koplampunit.
6. Plaats een nieuwe lamp.
7. Sluit de stekker van de lampfitting aan (dimlicht en grootlicht).
8. Plaats de afdekkap (1) van de lamp door deze rechtsom te draaien.

Informatie De koplamp moet na een ongeval of na het opnieuw monteren worden afgesteld door een officiële HYUNDAI-dealer.

Richtingaanwijzer

1. Open de motorkap.
2. Neem de minkabel van de accu los.
3. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.
4. Verwijder de lamp uit de fitting door de lamp in te drukken en deze linksom te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting.

   Trek de lamp uit de fitting.

5. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.
7. Duw de fitting in de unit en draai de fitting rechtsom.

Type B

1. Koplamp (dimlicht)
2. Koplamp (grootlicht)
3. Parkeerlicht/richtingaanwijzer

Koplamp (dimlicht) en parkeerlicht /richtingaanwijzer

Laat, als de lamp niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

WAARSCHUWING

Behandel halogeenlampen voorzichtig. Halogeenlampen bevatten gas onder druk, zodat er kleine glasdeeltjes vrijkomen die letsel kunnen veroorzaken als de lamp breekt. Draag een veiligheidsbril bij het vervangen van een lamp. Laat de lamp afkoelen alvorens hem te vervangen.

• Ga altijd voorzichtig om met halogeenlampen om krassen te voorkomen. Voorkom contact met vloeistoffen als de lampen branden.
• Raak het glas nooit met de vingers aan. Door achtergebleven vet kan de lamp te heet worden en knappen wanneer deze brandt.
• Een lamp mag alleen in in de koplampunit gemonteerde toestand worden ingeschakeld.
• Vervang een beschadigde of gebarsten lamp direct en voer deze op de juiste wijze af.

Informatie De koplamp moet na een ongeval of na het opnieuw monteren worden afgesteld door een officiële HYUNDAI-dealer.

Informatie Wisselen tussen links en rechts rijdend verkeer De dimlichtbundel is asymmetrisch.

Als u naar een land gaat waar het verkeer aan de andere kant rijdt, kan dit asymmetrische deel tegemoetkomend verkeer verblinden.

Om verblinding te voorkomen schrijft het ECE-Reglement verschillende technische oplossingen voor (bijv. een automatisch aanpassingssysteem, afplakken of de koplampen lager afstellen). Deze koplampen zijn zo ontworpen dat ze tegemoetkomend verkeer niet verblinden. Daarom hoeft u de koplampafstelling niet te veranderen als u in een land rijdt waar het verkeer aan de andere kant rijdt.

Koplamp (grootlicht)

1. Open de motorkap.
2. Neem de minkabel van de accu los.
3. Verwijder de afdekkap (1) van de lamp door deze linksom te draaien.
4. Neem de stekker van de lampfitting los.
5. Verwijder de lamp uit de koplampunit.
6. Plaats een nieuwe lamp.
7. Sluit de stekker van de lampfitting aan.
8. Plaats de afdekkap (1) van de lamp door deze rechtsom te draaien

Afstellen van koplamp

Afstellen van koplamp

1. Breng de banden op de voorgeschreven spanning en verwijder alle lading uit de auto behalve het reservewiel en het gereedschap. Laat iemand in de auto plaatsnemen op de bestuurdersstoel.
2. De auto moet op een vlakke ondergrond staan.
3. Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke koplamp) en een horizontale lijn (die door het hart gaat van de koplamp) op het scherm.
4. Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.
5. Draai de schroevendraaier rechtsom of linksom om de dimlichtbundel naar links of rechts te verstellen. Draai de schroevendraaier rechtsom of linksom om de dimlichtbundel omhoog of omlaag te verstellen.

   Verdraai de schroevendraaier rechtsom of linksom om de grootlichtbundel omhoog of omlaag te verstellen.

Richtpunt

■ Type A

■ Type B

Dimlicht (links)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
4. Als de auto is uitgerust met koplampverstelling, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Dimlicht (rechts)

1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
4. Als de auto is uitgerust met koplampverstelling, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.

Dagrijverlichting

Laat, als de LED-verlichting niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

Vervangen van lamp richtingaanwijzer opzij

Laat, als de LED-verlichting niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

Vervangen van lamp achterlicht

1. Remlicht/achterlicht
2. Richtingaanwijzer
3. Achterlicht
4. Remlicht
5. Achteruitrijlicht

Remlicht/achterlicht

Laat, als de LED-verlichting niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

Richtingaanwijzer

1. Zet de auto uit.
2. Open de achterklep.
3. Open de kapjes van de bevestigingsschroeven van de lichtunit.
4. Draai de bevestigingsschroeven van de lichtunit los met een kruiskopschroevendraaier.

5. Verwijder de achterlichtunit uit de carrosserie.

6. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.
7. Verwijder de lamp uit de fitting door de lamp in te drukken en deze linksom te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting.

   Trek de lamp uit de fitting.

8. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
9. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit. Duw de fitting in de lichtunit en draai de fitting rechtsom.
10. Plaats de lichtunit in de carrosserie.

Achteruitrijlicht

1. Zet de auto uit.
2. Open de achterklep.
3. Verwijder het deksel met een platte schroevendraaier.

4. Trek de lamp recht naar buiten.
5. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit. Duw de fitting in de lichtunit en draai de fitting rechtsom.
7. Plaats het deksel terug.

Mistachterlicht (indien van toepassing)

Laat, als de LED-verlichting niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

Derde remlicht

Neem, als het derde remlicht niet werkt, contact op met een officiële HYUNDAI-dealer.

Vervangen van lamp kentekenplaatverlichting

1. Wrik het afdekkapje van de lens met een platte schroevendraaier voorzichtig los van het huis van de verlichting.
2. Trek de lamp recht naar buiten.
3. Plaats een nieuwe lamp.
4. Plaats de onderdelen in omgekeerde volgorde.

Vervangen van lamp interieurverlichting

Leeslampje en interieurverlichting

We adviseren u, als de LEDverlichting niet werkt, de auto te laten controleren door een officiële HYUNDAI-dealer.

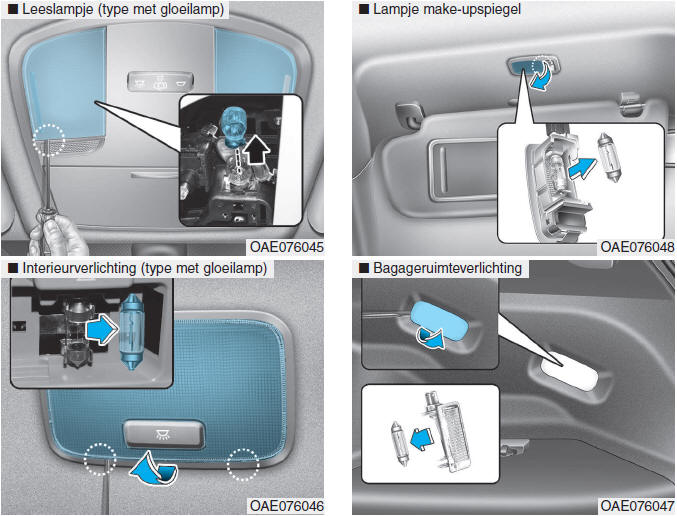

Leeslampje, interieurverlichting, lampje make-upspiegel en bagageruimteverlichting

1. Wrik de lens met een platte schroevendraaier voorzichtig los uit het huis van de interieurverlichting.
2. Trek de lamp recht naar buicten.
3. Steek een nieuwe lamp in de fitting.
4. Breng de lipjes van de lens in lijn met de uitsparingen in het huis van de interieurverlichting en klik de lens vast.

AANWIJZING

Zorg dat de lens, de lipjes van de lens en de kunststof behuizing niet vuil worden of beschadigd raken.
