Seat Leon: Technische gegevens

Seat Leon / Seat Leon - Instructieboekje / Technische gegevens

Technische kenmerken

Belangrijk

De gegevens in de officiële documenten bij uw wagen hebben altijd voorrang op de gegevens in dit instructieboekje.

Alle technische gegevens in dit boekje gelden voor de modellen met standaarduitrusting in Spanje. De motor waarmee uw wagen is uitgerust, wordt vermeld op de sticker met wagengegevens in het Onderhoudsprogramma of in de wagendocumentatie.

Door meeruitvoeringen of speciale type-uitvoeringen en ook bij speciale wagens en wagens voor andere landen kunnen de aangegeven waarden afwijken.

De afkortingen die in dit hoofdstuk Technische gegevens gebruikt worden

kW	Kilowatt, aanduiding voor het motorvermogen.
pk	Paardenkracht, (verouderde) aanduiding voor het motorvermogen.
bij omw/min	Omwentelingen per minuut van de motor (toerental).
Nm	Newtonmeter, eenheid voor het motorkoppel.
CZ	Cetan-Zahl (cetaangetal), maat voor de bepaling van de zelfontbranding van de dieselolie.
RON	Research Octane Number (octaangetal), maat voor de bepaling van de klopvastheid van benzine.

Kenmerkende wagengegevens

Technische kenmerken

Afb. 257 Sticker met wagengegevens (bagageruimte).

Technische kenmerken

Afb. 258 Chassisnummer.

Chassisnummer in Easy Connect-systeem

Kies: toets > functietoets SETUP > Service > Chassisnummer.

Chassisnummer

Het chassisnummer vindt u in het Easy Connect- systeem, op de gegevenssticker van de wagen en onder de voorruit, aan bestuurderszijde afb. 258. Bovendien is het chassisnummer te vinden in het motorcompartiment, aan de rechterzijde. Het nummer is ingegraveerd in de bovenste langsligger, maar is daar deels afgedekt.

Typeplaatje

Het typeplaatje zit op de portierstijl aan de rechterzijde. Wagens voor bepaalde landen hebben geen typeplaatje.

Sticker met wagengegevens

De sticker met wagengegevens zit in de bagageruimte onder de tapijtafdekking in de uitsparing van het reservewiel. Een sticker met wagengegevens wordt voor de aflevering van de wagen aan de binnenzijde van de omslag van het Onderhoudsprogramma geplakt.

Op de sticker met wagengegevens staan de volgende gegevens: afb. 257

Chassisnummer (wagennummer)
Soort auto, model, cilinderinhoud, type motor, afwerking, motorvermogen en type versnellingsbak
Code motor, code versnellingsbak, code lak buitenzijde en code interieuruitvoering
Optionele uitrusting en PR-nummers

Motorcode

e motorcode kan worden geraadpleegd in het instrumentenpaneel bij uitgezette motor en ingeschakeld contact.

Houd de toets 0.0/SET op het instrumentenpaneel langer dan 15 seconden ingedrukt.

Gegevens inzake het brandstofverbruik

Brandstofverbruik

Het goedgekeurde brandstofverbruik is afgeleid uit metingen uitgevoerd door of onder toezicht van keuringsinstanties die zijn gecertificeerd door de EG conform de geldende voorschriften op elk moment (voor gedetailleerde informatie raadpleegt u het bureau verantwoordelijk voor publicaties van de Europese Unie op EUR-Lex: © Europese Unie, http://eur-lex.europa.eu/) en geldt voor de aangegeven wagenkenmerken.

Het brandstofverbruik en de CO2-uitstoot kunnen worden geraadpleegd in de documentatie die wordt overhandigd aan de koper van de wagen op het moment van aanschaf.

4 Het brandstofverbruik en de CO2-uitstoot hangen af van de uitrusting/accessoires van elk individueel voertuig alsook van de rijstijl, de wegomstandigheden, de verkeerssituatie, de omgevingscondities, de lading en het aantal passagiers

Let op In de praktijk kunt u, t.g.v. alle zojuist genoemde factoren, verbruikswaarden verkrijgen die afwijken van de berekende waarden aan de hand van de geldende Europese richtlijnen.

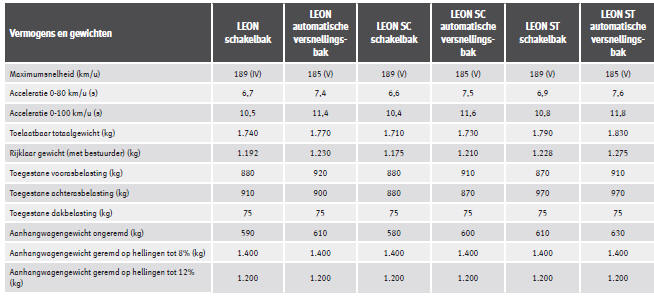

Gewichten

De waarde voor het leeggewicht geldt voor het basismodel met 90% gevulde brandstoftank zonder optionele uitrusting. In de aangegeven waarde zijn 75 kg opgenomen voor de bestuurder.

Bij speciale modellen en meeruitvoering of door het naderhand monteren van accessoires kan het leeggewicht toenemen .

ATTENTIE

Let erop dat bij het vervoer van zware voorwerpen de rij-eigenschappen door verplaatsing van het zwaartepunt wijzigen - gevaar voor ongelukken! Pas uw rijstijl en de snelheid steeds aan de omstandigheden aan.
Overschrijd nooit de toelaatbare asbelastingen en het toelaatbare totaalgewicht.

Wanneer de toelaatbare gewichten overschreden worden, veranderen de rij-eigenschappen van de wagen waardoor mogelijk ongevallen, lichamelijk letsel en wagenschade veroorzaakt worden.

Rijden met een aanhangwagen

Aanhangwagengewichten

De door ons vrijgegeven aanhangwagengewichten en kogeldrukken zijn in het kader van intensieve tests bepaald volgens exact vastgelegde criteria. De goedgekeurde gewichten van aanhangwagens gelden voor wagens in de EU en altijd tot een maximale snelheid van 80 km/u (50 mph) (in uitzonderlijke gevallen zelfs tot 100 km/u (62 mph)). Bij wagens voor andere landen kunnen deze waarden afwijken. U moet altijd uitgaan van de gegevens op het kentekenbewijs .

Kogeldruk

De maximaal toelaatbare kogeldruk mag niet hoger zijn dan 80 kg.

In het belang van de rijveiligheid adviseren wij tijdens het rijden de maximaal toelaatbare kogeldruk te benutten. Een te geringe kogeldruk heeft een negatieve invloed op het rijgedrag van de wagen met aanhangwagen.

Als de maximaal toelaatbare kogeldruk niet kan worden gehaald (bijv. bij kleine, lege en lichte eenassige aanhangwagens resp. tandemaanhangwagens met een asafstand kleiner dan 1,0 m), is ten minste 4% van het daadwerkelijke aanhangwagengewicht als kogeldruk wettelijk voorgeschreven.

ATTENTIE

Uit veiligheidsoverwegingen mag u met een aanhangwagen niet sneller rijden dan 80 km/u (50 mph). Dat geldt ook voor landen waarin een hogere maximumsnelheid geldt.
Overschrijd nooit het toelaatbare aanhangwagengewicht en de toelaatbare kogeldruk.

Wanneer de toelaatbare gewichten overschreden worden, veranderen de rij-eigenschappen van de wagen waardoor mogelijk ongevallen, lichamelijk letsel en wagenschade veroorzaakt worden.

Wielen

Bandenspanning, sneeuwkettingen en wielbouten

Bandenspanning

De sticker met de bandenspanningswaarden vindt u achteraan op de portierstijl linksvoor.

De daar aangegeven waarden voor de bandenspanning gelden voor koude banden. De verhoogde bandenspanning bij warme banden niet verlagen.

De spanning van de winterbanden is zoals die van de zomerbanden plus 0,2 bar (2,9 psi / 20 kPa).

Sneeuwkettingen

Sneeuwkettingen alleen op de voorwielen en voor onderstaande banden monteren:

195/65 R15	Kettingen met schakels van max. 15 mm
205/55 R16	Kettingen met schakels van max. 15 mm
205/50 R17	Kettingen met schakels van max. 15 mm
225/45 R17	Kettingen met schakels van max. 9 mm
225/40 R18	Kettingen met schakels van max. 9 mm
225/35 R19	Kettingen met schakels van max. 7 mm
205/55 R17	Geen kettingen mogelijk
225/45 R18	Geen kettingen mogelijk

Wielbouten

Na het verwisselen van een wiel moet u het aanhaalmoment van de wielbouten zo snel mogelijk laten controleren met een momentsleutel . Het aanhaalmoment bij stalen en lichtmetalen velgen bedraagt 120 Nm.

ATTENTIE

Ten minste eenmaal per maand de bandenspanning controleren. De juiste waarden voor de bandenspanning zijn van groot belang. Als de bandenspanning te laag of te hoog is, bestaat vooral bij hoge snelheden het gevaar voor ongevallen!
Wanneer de wielbouten met een te klein aanhaalmoment zijn gemonteerd, kunnen de wielen tijdens het rijden losraken - gevaar voor ongevallen! Door een te groot aanhaalmoment kan de wielbout resp. de schroefdraad worden beschadigd.

Let op Wij adviseren u om u in de werkplaats van een officiële dealer te laten informeren over de afmetingen van de velgen, banden en sneeuwkettingen.

Motorgegevens

Benzinemotor 1.2 63 kW (86 pk)

Vermogen in kW (pk) bij omw/min	Maximumkoppel (Nm bij omw/min)	Aantal cilinders / cilinderinhoud (cm3)	Brandstof
63 (86)/4.300-5.300	160/1.400-3.500	4/1.197	Super 95 ROZ/Normal 91 ROZa)
