Seat Leon: Bestuurdersinformatiesysteem
Inleiding
Bij ingeschakeld contact is het mogelijk de verschillende functies van het display te raadplegen door te navigeren door de menu's.
Bij wagens met multifunctiestuurwiel kan de multifunctie-indicatie uitsluitend worden bediend via de knoppen aan dat stuurwiel.
Het aantal menu's dat weergegeven wordt op het display van het instrumentenpaneel varieert naargelang de elektronica en uitvoering van de wagen.
Bij een gespecialiseerde dealer kunnen functies geprogrammeerd of gewijzigd worden volgens de uitvoering van de wagen. Geadviseerd wordt om naar de werkplaats van een officiële SEAT dealer te gaan.
Een aantal opties van het menu kan enkel geraadpleegd worden wanneer het voertuig stilstaat.
Zolang een waarschuwing met hoogste prioriteit 1 weergegeven wordt op het scherm, kunnen de menu's niet getoond worden. Bepaalde waarschuwingen kunnen worden bevestigd via de ruitenwisserhendel of de knop op het multifunctiestuurwiel; deze verdwijnen dan.
Het informatiesysteem biedt ook de volgende informatie en aanwijzingen (volgens de uitrusting van de wagen):
Ritgegevens
- Multifunctie-indicatie vanaf het vertrek
- Multifunctie-indicatie vanaf het tanken
- Multifunctie-indicatie berekening totaal
Assistenten
Navigatie brochure Navigatiesysteem
Audio brochure Radio of brochure Navigatiesysteem
Telefoon brochure Radio of brochure Navigatiesysteem
Staat van de wagen
|
ATTENTIE Iedere afleiding kan tot een ongeval leiden met het daaraan verbonden risico van verwondingen.
|
Bediening menu's in het instrumentenpaneel
Afb. 43 Ruitenwisserhendel: controletoetsen.
Afb. 44 Rechterdeel van het multifunctiestuurwiel: controletoetsen.
Het informatiesysteem voor de bestuurder wordt bediend met de knoppen van het multifunctiestuurwiel afb. 44 of met de ruitenwisserhendel afb. 43 (indien de wagen niet is uitgerust met multifunctiestuurwiel).
Hoofdmenu oproepen
- Contact inschakelen.
- Indien een bericht of het pictogram van de
wagen verschijnt, drukt u op toets afb. 43
1 op de ruitenwisserhendel of op toets
van het multifunctiestuurwiel afb. 44. - In geval van bediening met de ruitenwisserhendel: om naar het hoofdmenu te gaan of om terug te keren naar het hoofdmenu vanuit een ander menu, drukt u op de tuimelschakelaar afb. 43 2 .
- In geval van bediening met het multifunctiestuurwiel:
de lijst van het hoofdmenu zal
niet verschijnen. Om door het hoofdmenu te
stappen, drukt u een aantal keren op toets
of
afb. 44.
Een submenu selecteren
- Duw de tuimelschakelaar afb. 43 2 van de ruitenwisserhendel naar voren of achter of draai aan het kartelwieltje van het multifunctiestuurwiel afb. 44 totdat de gewenste menuoptie oplicht.
- De aangeduide optie wordt weergegeven
tussen twee horizontale lijnen. Daarnaast
verschijnt aan de rechterzijde een driehoek:
- Om de optie in het submenu op te vragen,
drukt u op toets afb. 43 1 van de ruitenwisserhendel
of de toets van het multifunctiestuurwiel
afb. 44.
Instellingen uitvoeren naargelang het menu
- Met de tuimelschakelaar van de ruitenwisserhendel
of het kartelwieltje van het multifunctiestuurwiel
bevestigt u de gewenste veranderingen.
Draai sneller aan het kartelwieltje als u sneller omhoog of omlaag wilt stappen door de waarden.
- Markeer of bevestig de selectie met toets
afb. 43 1 van de ruitenwisserhendel of
toets van het multifunctiestuurwiel afb. 44.
Toets voor de systemen ter ondersteuning van de bestuurder*

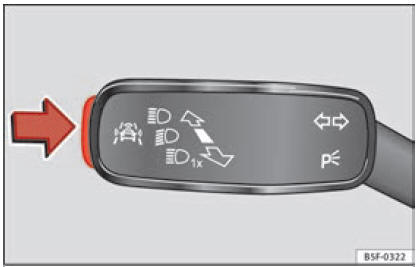

Afb. 45 In de knipperlicht- en grootlichthendel: toets voor de systemen ter ondersteuning van de bestuurder.
Met de toets in de knipperlicht- en grootlichthendel kunt u de systemen ter ondersteuning van de bestuurder die worden weergegeven in het menu Assistenten activeren en deactiveren .
Een systeem ter ondersteuning van de bestuurder activeren of deactiveren
- Druk kort op de toets afb. 45 in de richting van de pijl om het menu Assistenten te openen.
- Kies het systeem ter ondersteuning van de bestuurder en activeer of deactiveer dit . Een markering geeft aan dat het systeem ter ondersteuning van de bestuurder is geactiveerd.
Keuzemenu
| Menu | Functie |
| Ritgegevens | Informatie en configuratiemogelijkheden van de multifunctie-indicatie (MFA) . |
| Assistenten | Informatie over en mogelijke configuraties van de systemen ter ondersteuning van de bestuurder . |
| Navigatie | Informatie van het geactiveerde navigatiesysteem:
met de routegeleiding geactiveerd,
worden de pijlen voor het
draaien en de balken getoond. De weergave
verloopt via het Easy Connect-systeem.
Indien de routegeleiding niet geactiveerd is, wordt de rijrichting aangegeven (kompas) en de naam van de straat waar men rijdt brochure Navigatiesysteem. |
| Audio | informatie over de radiozender, naam van de track op de cd of naam van de track in Media-stand brochure Radio of brochure Navigatiesysteem |
| Telefoon | informatie en configuratiemogelijkheden van de mobiele-telefoonvoorbereiding brochure Radio of brochure Navigatiesysteem. |
| Chronometer | Op een circuit kunnen de tijden per ronde van de wagen gemeten en opgeslagen worden; die kunnen worden vergeleken met de beste tijden die eerder gemeten zijn . |
| Staat van de wagen | Weergave van de actuele waarschuwingen of informatie en andere onderdelen van het systeem afhankelijk van het uitrustingsniveau . |
Ritgegevens
De multifunctie-indicatie geeft de afgelegde afstand en het brandstofverbruik weer.
Wisselen tussen de weergavefuncties op de multifunctie-indicatie
- Bij wagens zonder multifunctiestuurwiel:
druk op de tuimelschakelaar
van de ruitenwisserhendel
afb. 43. - Bij wagens met multifunctiestuurwiel: draai aan het kartelwieltje afb. 44.
Geheugen van de multifunctie-indicatie
De multifunctie-indicatie is voorzien van drie geheugen die automatisch werken: Multifunctie- indicatie vanaf het vertrek, Multifunctie- indicatie vanaf het tanken, Multifunctieindicatie berekening totaal. Op het display kunt u aflezen welk geheugen momenteel wordt getoond.
- Wisselen tussen geheugens met ingeschakeld
contact en getoond geheugen: druk op
de toets
van de ruitenwisserhendel of
de toets
op het multifunctiestuurwiel.
| Menu | Functie |
| Multifunctie- indicatie vanaf het vertrek | Weergave en opslag in het geheugen
van de afgelegde afstand en het brandstofverbruik
vanaf het moment dat de
ontsteking werd ingeschakeld totdat
deze weer werd uitgeschakeld.
Als u binnen 2 uur na uitschakelen van het contact weer gaat rijden, worden de nieuwe gegevens toegevoegd aan de opgeslagen gegevens. Bij een ritonderbreking van meer dan twee uur wordt het geheugen automatisch gewist. |
| Multifunctie- indicatie vanaf het tanken | Aanduiding en in geheugen opslaan van waarden van afgelegd traject en brandstofverbruik. Na brandstof tanken wordt geheugen automatisch gewist. |
| Multifunctie- indicatie berekening totaal | In het geheugen worden de waarden
van een bepaald aantal deeltrajecten
geregistreerd, tot een totaal van 19 uur
en 59 minuten of 99 uur en 59 minuten
ofwel 1.999,9 km of 9.999 km, afhankelijk
van het model van het instrumentenpaneel.
Bij het bereiken van deze limietwaardena), wordt het geheugen automatisch gewist en telt het systeem opnieuw vanaf 0. |
a) Dit is afhankelijk van het model van het instrumentenpaneel.
Een geheugen handmatig wissen
- Selecteer het geheugen dat u wenst te wissen.
- Houd de toets van de ruitenwisserhendel
of de toets
op het multifunctiestuurwiel
ca. 2 seconden ingedrukt.
De aanwijzingen personaliseren
In het Easy Connect-systeem kunt u instellen
welke gegevens voor de multifunctie-indicatie
(MFA) moeten worden weergegeven op
het display in het instrumentenpaneel; gebruik
hiertoe de toets
en de functietoets
SETUP .
Overzicht van gegevens
| Menu | Functie |
| Huidig brandstofverbruik | Het actueel verbruik wordt tijdens het rijden gemeten in liters per 100 km; met de motor in werking en de wagen in stilstand, in liters/uur. |
| Gemiddeld verbruika) | Het gemiddelde brandstofverbruik
wordt na het inschakelen van het
contact al na ca. 100 meter in liters
per 100 km weergegeven. Tot dan
worden streepjes getoond. De aangegeven
waarde wordt ongeveer om
de 5 seconden bijgewerkt.
ACT®*: naargelang de afwerking, aantal actieve cilinders. |
| Actieradiusa) | Geschatte afstand in km die nog afgelegd kan worden met de resterende brandstof in de tank als dezelfde rijstijl aangehouden wordt. Deze waarde wordt o.a. berekend op basis van het actuele brandstofverbruik. |
| Rijtijd | Geeft de uren (h) en minuten (min) weer die verstreken zijn sinds het contact werd ingeschakeld. |
| Traject | Afgelegde afstand in km sinds het contact werd ingeschakeld. |
| Kwaliteit gecomprimeerd aardgas | Bij het tanken wordt telkens automatisch de kwaliteit van het aardgas gecontroleerd en dit wordt weergegeven na het inschakelen van het contact. De indicatie wordt uitgevoerd in een percentage tussen 70 en 100%. Hoe hoger het getoonde percentage, hoe lager het verbruik. |
| Gemiddelde snelheid | De gemiddelde snelheid wordt na
inschakeling van het contact al na
ongeveer 100 meter weergegeven.
Tot dan worden streepjes getoond. De aangegeven waarde wordt ongeveer om de 5 seconden bijgewerkt. |
| Digitale indicatie van de snelheid | Actuele snelheid digitaal weergegeven. |
| Snelheidswaarschuwing bij --- km/u of Snelheidswaarschuwing bij --- mph | Indien de opgeslagen snelheid (tussen 30-250 km/u of 19-155 mijl per uur) wordt overschreden, klinkt een akoestisch signaal en verschijnt een visuele waarschuwing. |
| Detectie van verkeersborden | De gedetecteerde verkeersborden worden getoond. |
| Ol ietemperatuur | Digitale weergave van de actuele motorolietemperatuur. |
| Koelvloeistoftemperatuur | Digitale indicatie van actuele koelvloeistoftemperatuur. |
| Comfortverbruikers | Informatie over de staat van de voornaamse
comfortverbruikers in de auto.
Wordt weergeven met een verbruikbalk. |
| Eco-tips | Tips voor het besparen van brandstof. |
| Reset gegevens "vanaf het vertrek" | De reisgegevens vanaf het vertrek terugzetten. |
| Reset gegevens "totale berekening" | De reisgegevens terugzetten. |
a) In wagens met aardgas hebben de actieradius en het gemiddeld brandstofverbruik uitsluitend betrekking op het aardgasverbruik.
In de "benzinemodus" wordt de informatie van beide gegevens uitsluitend weergegeven in het instrumentenpaneel en niet in het multifunctioneel display.
Een snelheid opslaan met de snelheidswaarschuwing
- Selecteer de weergave Snelheidswaarschuwing bij --- km/u.
- Druk op de toets
van de ruitenwisserhendel
of de toets
van het multifunctiestuurwiel
om de actuele snelheid op te slaan in het geheugen en de
snelheidswaarschuwing
te activeren. - Inschakelen: In dat geval moet u binnen 5
sec. de gewenste snelheid instellen via de
tuimelschakelaar
van de ruitenwisserhendel
of door aan het kartelwieltje van het
multifunctiestuurwiel te draaien. Druk vervolgens
opnieuw op de toets
o
of
wacht een paar seconden. De snelheid wordt
opgeslagen en de snelheidswaarschuwing
wordt geactiveerd. - Uitschakelen: druk op de toets
of
. De in het geheugen opgeslagen snelheid
wordt gewist.
Menu Assistenten
| Menu | Functie |
| ACC | Weergave van automatische afstandsregeling (ACC) 226. |
| Front Assist | Het bewakingssysteem in- of uitschakelen . |
| Lane Assist* | Rijstrookassistent in- en uitschakelen . |
| Detectie van verkeersborden | Verkeersborden weergeven : |
| Vermoeidheidsdetectie* | Vermoeidheidsdetectie in- en uitschakelen (aanbeveling om te pauzeren) . |
Chronometer*
De chronometer is toegankelijk vanaf het keuzemenu .
Met de chronometer kunnen de rondetijden van de wagen op een circuit handmatig opgenomen worden; tevens kunnen ze worden opgeslagen en vergeleken met de beste tijden die eerder zijn gemeten.
De volgende menu's kunnen getoond worden:
- Stoppen
- Ronde
- Pauze
- Deeltijd
- Statistiek
Omschakelen van het ene menu naar het andere
- In wagens zonder multifunctiestuurwiel:
druk op de tuimelschakelaar op de ruitenwisserhendel.
- In wagens met multifunctiestuurwiel: draai aan het kartelwieltje afb. 44.
| Menu "Stoppen" | |
| Starten | De tijdopname gaat van start.
Indien reeds eerder rondes gereden zijn en in de statistiek zijn opgenomen, wordt begonnen met het betreffende nummer van de ronde. Er kan enkel begonnen worden met een nieuwe eerste ronde indien de statistiek terug op nul is gezet in het menu Statistiek. |
| Vanaf de start | De tijdopname gaat van start wanneer
de wagen begint te rijden.
Indien de wagen al in beweging is, gaat de tijdopname van start wanneer de wagen begint te rijden na stilstand. |
| Statistiek | Het menu Statistiek wordt getoond op het scherm. |
| Menu "Ronde" | |
| Nieuwe ronde | De tijdopname van de huidige ronde wordt stopgezet en vervolgens wordt een nieuwe ronde gestart. De tijd van de net afgewerkte ronde wordt opgenomen in de statistiek. |
| Deeltijd | Gedurende ca. 5 seconden wordt een deeltijd weergegeven. Tegelijk gaat de tijdopname verder. |
| Stoppen | De huidige tijdopname wordt onderbroken.
De ronde wordt niet afgewerkt. Het menu Pauze wordt getoond. |
| Menu "Pauze" | |
| Verder | De onderbroken tijdopname wordt voortgezet. |
| Nieuwe ronde | Een nieuwe tijdopname wordt gestart.
De stopgezette ronde wordt afgewerkt en opgenomen in de statistiek. |
| Onderbr.
ronde |
De tijdopname van de actieve ronde wordt beëindigd en geannuleerd. Dit wordt niet opgenomen in de statistiek. |
| Beëindigen | De huidige tijdopname wordt beëindigd.
De ronde wordt opgenomen in de statistiek. |
| Menu "Deeltijd" | |
| Deeltijd | Gedurende ca. 5 seconden wordt een deeltijd weergegeven. Tegelijk gaat de tijdopname verder. |
| Nieuwe ronde | De tijdopname van de huidige ronde wordt stopgezet en vervolgens wordt een nieuwe ronde gestart. De tijd van de net afgewerkte ronde wordt opgenomen in de statistiek. |
| Stoppen | De huidige tijdopname wordt onderbroken.
De ronde wordt niet afgewerkt. Het menu Pauze wordt getoond. |
| Menu "Periodestatistiek" | |
|
Weergave van de laatste rondetijden:
Een maximum van 10 rondes en een duur van 99 uur, 59 minuten en 59 seconden zijn mogelijk. Indien een van beide limieten bereikt wordt, kan een nieuwe tijdopname pas gestart worden wanneer de statistiek eerst teruggezet wordt op nul. |
|
| Terug | Er wordt teruggekeerd naar het vorige menu. |
| Op nul zetten | Alle opgeslagen statistische gegevens worden teruggezet op nul. |
|
ATTENTIE Probeer de bediening van de chronometer te vermijden tijdens het rijden.
|
Easy Connect
Instellingen in het CAR-menu Afb. 41 Easy Connect: Hoofdmenu. Het aantal beschikbare menu's en de benaming van de verschillende opties voor de menu's hangt af van de elektronica en de uitrusti ...
Statusweergave op het display
Motorkap, achterklep en portieren geopend Afb. 46 A: motorkap geopend; B: achterklep geopend: C: linkervoorportier geopend; D: rechtervoorportier geopend (alleen bij wagens met 5 portieren) ...
